该系列包含三款设备，也可根据客户需求进行整合：

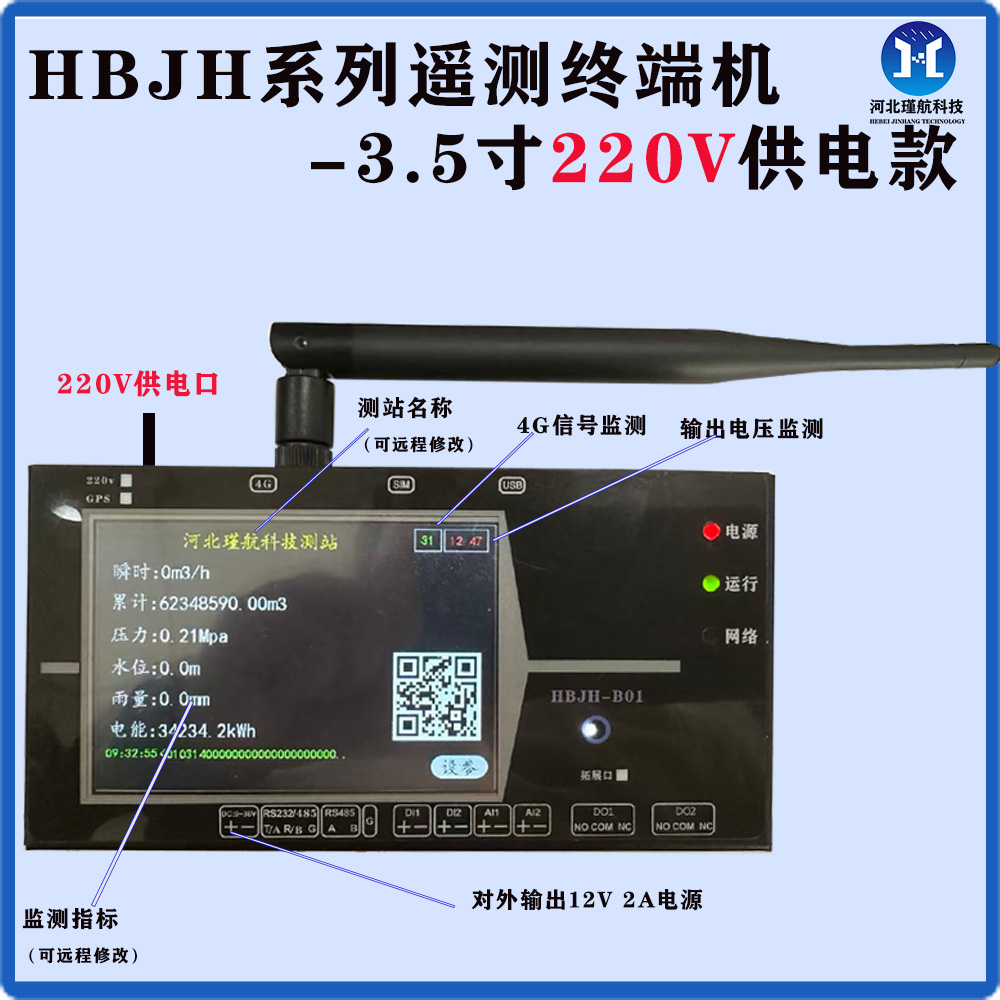

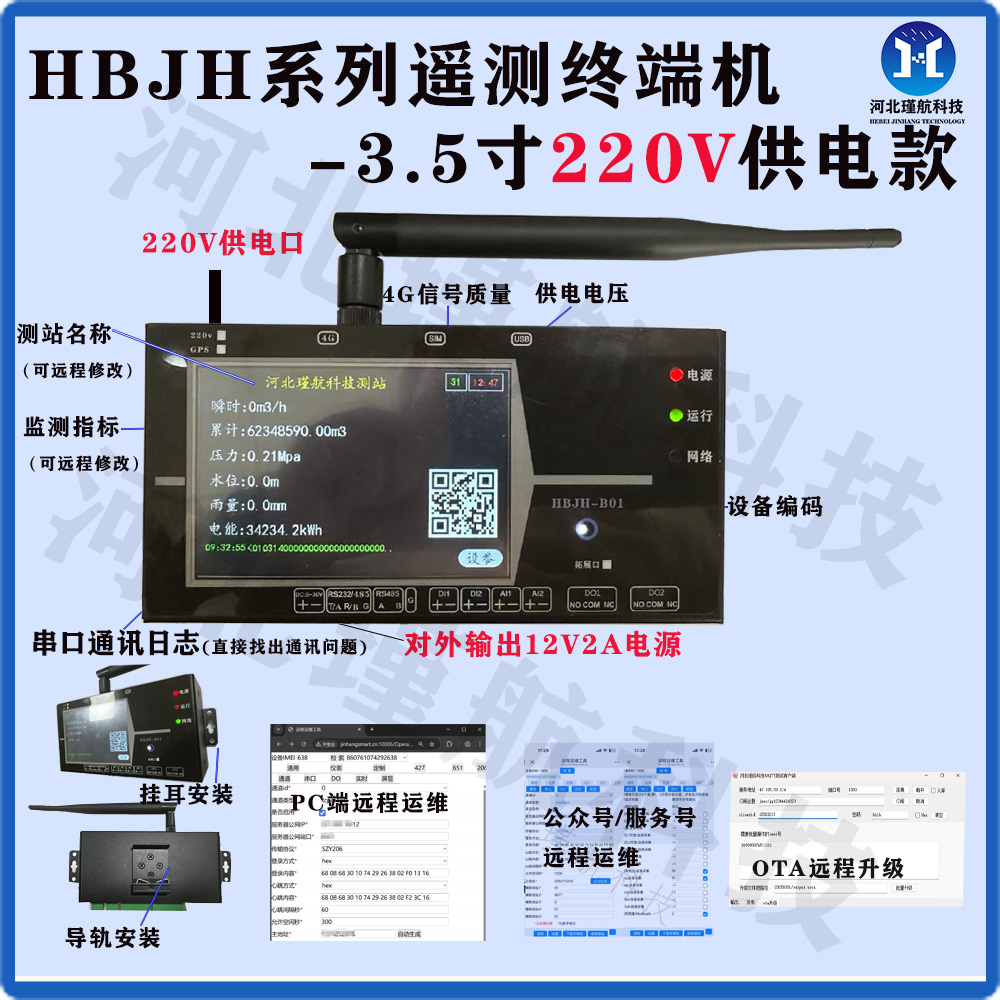

220V供电款：主要特点支持220V直接供电，并输出12V 2A电源，可供其他设备使用；

触屏款：主要特点屏幕支持触摸，可以现场通过触摸进行参数设置，比如中心IP地址端口号、遥测站地址、485通讯仪表等

项目拓展款：主要特点是在原有硬件接口基础上，根据项目需求进行拓展，包括AI（模拟量采集，比如4-20mA等）、DI（开关量采集）、DO(继电器控制)、串口（RS232/RS485）、双卡双待等；

具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过灵活配置连接方式；支持TCP、UDP、MQTT 协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议等多种协议，可以直接将现场流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台，并支持现场进行闸阀控制等；具有《水利部水文仪器及岩土工程仪器质量监督检验测试中心检验报告》

设置最多支持五个通道，可以同时往多个中心传输数据而互不干扰；具有独立的数据隔离机制；

只需要插入手机卡，其他全部在线运维；支持在线设参、读取实时数据、远程控制，减少后期运维投入；

行业同类商品买点：

1、屏幕支持串口通讯报文实时打印，避免现场通讯出现问题时，无法查找原因，解决客户后顾之忧

2、屏幕增加定时关闭功能，支持现场触摸和远程控制点亮功能,摆脱屏幕常量2年寿命问题；

3、远程设参和升级，不用区现场就可设置参数，避免多次跑现场费用；

4、内置多种仪表协议，只需简单设置既能完成复杂逻辑过程

5、协议支持定制，提前和公司商务沟通即可

6、面膜和型号支持定制

应用领域



● 水文水资源监测数据-设备信息传输控制

● 地下水监测系统

● 中小河流监测系统

● 河湖监测系统

● 山洪灾害监测系统

● 墒情监测系统

● 渠道监测系统

● 地下水资源超采监测系统

● 水源井水资源监测系统

● 水库大坝水资源监测系统

● 给排水管线监测系统

● 高标准农田监测系统

● 农田病虫害监测系统

第二章 产品规格



1、4G传输

频段	LTE-FDD：B1/B3/B5/B8
	LTE-TDD：B34/B38/B39/B40/B41
发射频率	LTE-FDD：Class3(23dBm+-2dB)
	LTE-TDD：Class3(23dBm+1/-3dB)
LTE特性	最大支持non-CA CAT1 3GPP E-UTRA Release 13 支持1.4 ~ 20MHz射频带宽
	FDD：最大上行速率5Mbps，最大下行速率10Mbps
	TDD：上下行配置1 最大上行速率4Mbps，最大下行速率6Mbps
	TDD：上下行配置2 最大上行速率2Mbps，最大下行速率8Mbps





2、硬件接口

拓展口	方案1：拓展增加4路DI 方案2：拓展增加2路AI , 4路DI , 4路DO , 1路 232, 2路ttl/232/485，1路4G
220V供电	可支持220V供电，支持对外12V 2A
GPS	可支持GPS定位
串口	1+3(拓展)路RS485，1路RS232/485
DI	4+6(拓展)路开关量DI采集，默认2路采集内部继电器状态
AI	支持3+2(拓展)路模拟量，12位精度；默认采集4-20毫安；默认1路采集供电电压(9-36V口)；
DO	2+6(拓展)路DO控制；2路内置JQC-3FF继电器；每路有常开点和常闭点
TF卡	支持最大32G TF卡
供电	支持DC9~36V宽电压供电(高配拓展时,电压需低于18V)
网路协议	支持TCP、UDP、HTTP、MQTT等多种网络协议
屏幕	3.5寸液晶显示屏幕320*480，支持监测指标轮换显示 可选3.5寸电容触摸屏



3、电气特性

供电电压	DC9-36V可选购(220V供电，对外提供12V*2A电源)
工作电流	60mA@12V
尺寸	143*73*52(不含端子、挂耳)
安装方式	挂耳/导轨
工作温度	-25-75℃
存储温度	-40-85℃
工作湿度	5%-95% RH(无凝露)
存储湿度	5%-95% RH(无凝露)
EMC防护	静电抗扰度 GB/T 17626.2（IEC 61000-4-2）3级 群脉冲抗扰度 GB/T 17626.4（IEC 61000-4-4）3级 浪涌抗扰度 GB/T 17626.5（IEC 61000-4-5）3级

第二章 产品功能

支持拓展：拓展是在原有基础上，根据不同项目需求进行拓展(可选)

  拓展方案1：增加4路DI

  拓展方案2：增加1路4G（加上原有实现双卡双待）

增加2路AI , 6路DI , 6路DO , 1路 232, 2路ttl/232/485

增加1路I2C,1路SPI,一路音频

l 220V供电，对外提供12V 2A供电（可选）

l 3.5寸液晶屏/3.5寸触摸屏（可选）

l 屏幕触摸开关，并支持超时自动关闭功能，延长屏幕寿命;

l 数据传输：支持4G数据传输，最多支持4个中心同时数据传输，并互相隔离；可实现双卡双待(拓展)，可以一个走公网，一个走专网

l 串口：1+3(拓展)路RS485，1路RS232/485；如流量计、采集器、PLC、水质等

l 模拟量AI：支持3+2(拓展)路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号，默认1路采集供电电压(可判断供电状态)；

l 开关量DI：支持4+6(拓展)路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关以及脉冲雨量计等，默认2路采集继电器状态

l 继电器DO：支持2+6(拓展)路DO控制；内置JQC-3FF继电器(触点参照附录Ⅰ)；支持控制水泵、闸门、阀门等设备

l 支持时间段轮询：例如 每5分钟采集一次数据；结合太阳能供电等场合使用

l 支持时间点采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 支持OTA远程升级

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参（2022-9-14）

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l 支持GPS定位(可选)

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 液晶显示监测指标，通过勾选方式设置显示内容；可通过手机端和现场触摸打开和关闭屏幕；

l 液晶支持串口实时日志显示功能，方便现场调试、问题查找、快速定位问题；

l 内置8M循环存储，外置SD卡最大支持32G；

l 支持超限报警

l 支持历史数据存储、串口通讯记录等存储；

l 支持断网补报，防止数据漏报

l 目前支持往安徽、四川、江西、河北、甘肃、黑龙江等20多个省市平台传输数据，往省市平台传输时，请先联系商务



第三章 设备运维

1、远程设参

备注：所有修改，请先【读取】，修改，然后再【设置】

1.1登录

设备支持公众号和PC网址两种远程运维方式；

公众号：只需要关注公众号，即可进行远程设参；

PC: http://www.jinhangsmart.cn:10006/Operation/shecanSJ/

具有严格的权限管理，根据客户注册的手机号，进行登录；只能管理自己账号下的设备；

用户名和密码 请联系供货商









1.2设置通道信息

主要使用【服务器公网IP】和【服务器公网端口】以及 【主地址】

往省厅传输时：

【心跳间隔秒】为：C0上报间隔；

【辅助地址1】：为中心地址

【辅助地址2】：为密码



现场正式运行后，需要二次修改参数，直接修改即可不用去现场；举例：中心换IP地址或者端口号，需要新增中心等



1.3串口-设置485采集口信息



设置两个串口的通讯参数，比如现场流量计更换，需要修改串口参数；

1.4 DO控制

现场控制，设备支持两路继电器控制，支持远程重启；只是简单控制，可直接通过免费远程运维工具控制；比如控制水泵、控制门禁、控制其他设备供电等

1.5 实时-数据查看（和【仪表】-【上报】对应）



1.6 屏显

   设置现场屏幕的显示内容；

   读取，勾选要显示内容

需要详细参数,可联系公司商务； 151 7658 2003
